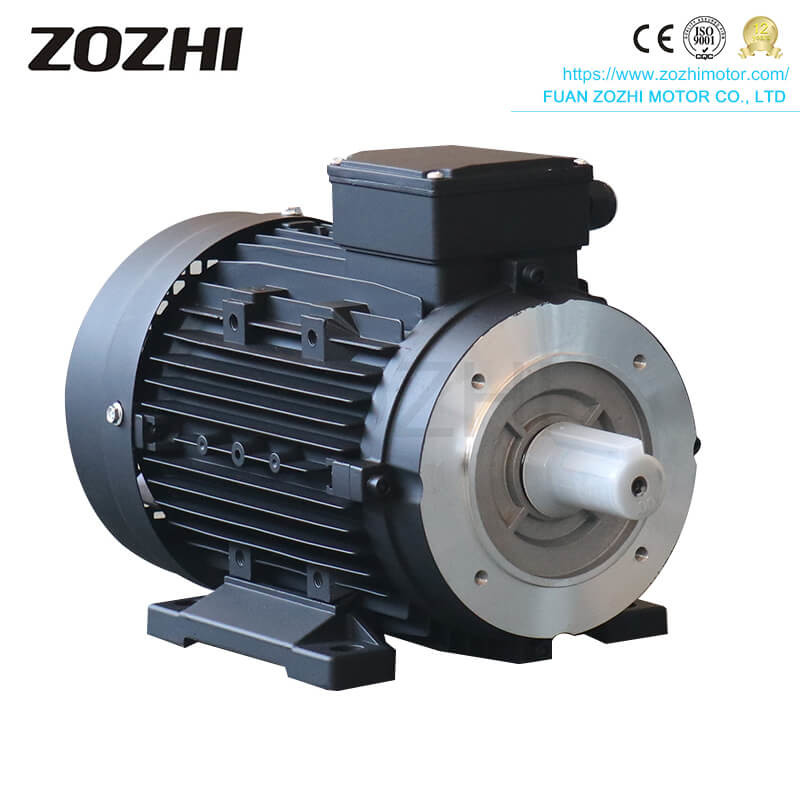

Silnik asynchroniczny trójfazowy o wysokiej wydajności serii IE3

  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
Miejsce pochodzenia FUAN CHINY
Nazwa handlowa ZOZHI
Orzecznictwo CE,ISO
Numer modelu MS100L1-4
Minimalne zamówienie 1pc
Cena $35.3~$45.5
Szczegóły pakowania Pakowane w kartony, fornirowaną skrzynkę lub drewnianą skrzynkę.
Czas dostawy 25 dni roboczych po otrzymaniu płatności
Zasady płatności L/C, T/T
Możliwość Supply 10000 sztuk/miesiąc

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu 3-fazowy silnik indukcyjny Zastosowanie Napędowy
Władza 2,2 kW/3 KM Polak 4
Faza Trzy fazy Mieszkania Aluminium
Klasa izolacji B, F Ochrona IP44 / IP54
Napęd nominalny 380v Obowiązek S1 (ciągły)
Rozmiar kołnierza B35
Podkreślić

Silnik asynchroniczny trójfazowy serii IE3

,

Wydajność najwyższa Trójfazowy silnik asynchroniczny

,

Silnik asynchroniczny serii IE3
Zostaw wiadomość
opis produktu

Hot Sell Indukcja wysokiego ciśnienia Wysoka wydajność 3kw, 4kw 5.5kw 7.5kw, 11kw, 15kw Trójfazowy silnik wysokiego ciśnienia

W przypadku silników o wysokiej wydajności w trójfazowym asynchronicznym silniku serii IE3

(1) Wysokie pojemności obciążeniowe

(2) Całkowicie zamknięte silniki chłodzone wentylatorami są zaprojektowane zgodnie z normami IEC, GB i innymi normami.

(3) Ramy są wykonane z żeliwa, a skrzynki końcowe mogą być wykonane z stali.

(4) Wydajność może spełniać wymagania norm GB18613-2013 i IEC60034-30.

(5) Standardowe trzyfazowe silniki o ramie 80-132 wyposażone w uszczelnienie uszczelniacza na DE są standardowe, a standard dla silników o ramie 160 i wyższych z uszczelnieniem na DE.

Wzornictwo zawijania może obsługiwać kilka rodzajów napięcia i częstotliwości (50 Hz lub 60 Hz).

(7) Może wytrzymać 1,5 razy większy prąd nominalny w ciągu 2 minut (IEC60034-1).

(8) Można dodać podgrzewacz, aby zapobiec wilgotności.

(9) W celu ochrony uzwojenia i łożysk można wybrać PTC, PT100 i inne elementy termiczne.

Wyższa wydajność silnika asynchronicznego trójfazowego serii IE3/YE3

1) Poprawa wydajności

W celu zmniejszenia strat silników i poprawy wydajności stosowane są nowe konstrukcje uzwojenia i blachy stali krzemowej o niskiej stratze.

(2) Niezawodna jakość i doskonałe właściwości

Aby zapewnić dobrą izolację i wydłużyć żywotność, standardowe silniki są badane z izolacją F i podniesieniem temperatury do 80 K.

(3) Napięcie, wydajność

Zgodnie z wymaganiami klasowymi A w zakresie tolerancji napięcia i częstotliwości w normie IEC60034-1, tolerancja napięcia silnika wynosi ±5%, a tolerancja częstotliwości ±2%.

4) Wydajność nominalna

Wydajność znamionowa oznacza, że może spełniać normę IEC 600341-1, nieprzerwaną pracę może wykonywać, gdy temperatura płynu chłodniczego (CT) wynosi 40 °C, a wysokość miejsca pracy jest mniejsza niż 1000 m.silniki mogą stać 10,5-krotnie większy prąd nominalny w ciągu 2 minut przy napięciu i częstotliwości znamionowej.

Zastosowanie silników asynchronicznych trójfazowych serii IE3 o wysokiej wydajności

Supper wysokiej wydajności standardowe silniki trójfazowe mogą być stosowane do wszystkich rodzajów maszyn, takich jak narzędzia, sprężarka powietrza, pompa, wentylacja, przekładnia redukcyjna, pas przesyłowy,sprzęt górniczyJednakże silniki nie mogą być stosowane w miejscach pracy łatwopalnych, wybuchowych i korozyjnych.





Rodzaj: W państwach członkowskich
Temperatura otoczenia -15-40°C
Wysokość ≤ 1000 mm
Częstotliwość 50/60hz ± 2%
napięcie 380v ± 5%
Klasa ochrony IP54
Klasa izolacji B
Sposób pracy S1
Miejsce pochodzenia pojedynczy
Zakres prędkości

0-100 Hz





Silnik indukcyjny 3-fazowy



Wielkość instalacji i wymiary ogólne:

Ramka Wymiary montażu ((mm)             Rozmiary ramy ((mm)
  IMB14 IMB5 AB Klimatyzator AD HD L
Wielkość A B c D E F G H K M N P R S T M N P R S T
56 90 71 36 9 20 3 7.2 56 5.8 65 Tak. 80 0 M5 2.5 100 80 120 0 7 3 110 120 100 155 195
63 100 80 40 11 23 4 8.5 63 7 75 60 90 0 M5 2.5 115 95 140 0 10 3 125 130 110 173 215
71 112 90 45 14 30 5 11 71 7 85 70 105 0 M6 2.5 130 110 160 0 10 3.5 140 150 117 188 246
80 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 165 130 200 0 12 3.5 160 170 135 215 285
90S 140 100 56 24 Tak. 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
90L 140 125 56 24 50 a) 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
100 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 206 206 150 250 376
112 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 222 228 170 285 400
132S 216 140 89 38 80 10 33 132 12 165 1B0 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 460
132M 216 178 89 38 80 10 33 132 12 165 130 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 500
160M 254 210 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 615
160 l 254 254 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 675


Dane techniczne:

Model Wydajność (kw) napięcie (v) Częstotliwość ((Hz) Prąd nominalny ((A) Prędkość ((r/min) Ef. ((%) Współczynnik mocy (cos)

Tstart/Tn (czasy)
Szybkość 3000 obrotów na minutę w trybie 2-polarnym 50 Hz
MS561-2 0.09 400 50 0.32 2758 59.0 0.68 2.3 2.4
MS562-2 0.12 400 50 0.39 2780 63.0 0.71 2.3 2.4
MS563-2 0.18 400 50 0.50 2780 65.0 0.80 2.3 2.4
MS631-2 0.18 400 50 0.50 2715 65.0 0.80 2.2 2.4
MS632-2 0.25 400 50 0.66 2715 68.0 0.81 2,2 2.4
MS633-2 0.37 400 50 0.94 2715 70.0 0.81 2.5 2.7
MS711-2 0.37 400 50 0.94 2690 70.0 0.81 2.2 2.4
MS712-2 0.55 400 50 1.33 2715 73.0 0.82 2.2 2.4
MS713-2 0.75 400 50 1.81 2700 72.1 0.83 2.6 2.9
MS801-2 0.75 400 50 1.81 2730 72.1 0.83 2.2 2.4
MS802-2 1.10 400 50 2.52 2745 75.0 0.84 2.2 2.4
MS80B-2 1.50 400 50 3.34 2770 77.2 0.84 2.8 3.1
MS90S-2 1.50 400 50 3.34 2770 77.2 0.84 2.2 2.4
MS90L-2 2.20 400 50 4.69 2770 79.7 0.85 2.2 2.4
MS90L1-2 3.00 400 50 6.11 2800 81.5 0.87 3.0 3.2
MS100L-2 3.00 400 50 6.11 2870 81.5 0.87 2.2 2.3
MS100L1-2 4.00 400 50 7.90 2880 83.1 0.88 2.5 2.7
MS112M-2 4.00 400 50 7.90 2890 83.1 0.88 2.5 2.7
MS112M1-2 5.50 400 50 10.65 2900 84.7 0.88 2.5 2.7
MS132S1-2 5.50 400 50 10.65 2910 84.7 0.88 2.5 2.7
MS132S2-2 7.50 400 50 14.30 2900 86.0 0.88 2.5 2.7
MS132M1-2 9.20 400 50 16.95 2910 88.0 0.89 2.5 2.7
MS132M2-2 11.00 400 50 20.36 2920 87.6 0.89 2.5 2.7
MS160M1-2 11.00 400 50 20.36 2950 87.6 0.89 2.0 2.2
MS160M2-2 15.00 400 50 27.43 2970 88.7 0.89 2.0 2.2
MS160L-2 18.50 400 50 33.22 2970 89.3 0.90 2.0 2.2
Szybkość 1500 obr./min 4-POLE 50HZ
MS561-4 0.06 400 50 0,28 1371 53 0.59 2.3 24
MS562-4 0.09 400 50 39 1350 55 0,61 23 2.4
MS563-4 0.12 400 50 42 1380 57 0.72 2.3 24
MS631-4 0.12 400 50 42 1350 S7,0 72 22 2.4
MS632-4 0.18 400 50 0.59 1340 60 0.73 2.2 24
MS633-4 0.25 400 50 75 1350 65-0 74 22 2.4
MS711-4 0.25 400 50 75 1390 65 0.74 2.2 24
MS712-4 0.37 400 50 1.06 1375 67,0 75 22 2.4
MS713-4 0.55 400 50 149 1380 71 0.75 2.2 24
MS801-4 0.55 400 50 149 1370 71,0 75 22 2.4
MS802-4 0.75 400 50 1,98 1380 72.1 76 2.2 24
MS803-4 1.10 400 50 275 1380 75 77 23 2.5
MS90S-4 1.10 400 50 275 1390 75 0.77 2.2 24
MS90L-4 1.50 400 50 3.55 1400 77.2 79 22 2.4
MS90LM 1.85 400 50 433 1400 78 0.79 2.2 2,4
MS90L2-4 2.20 400 50 4,92 1400 79.7 0.81 2.5 27
MS100LM 2.20 400 50 4,92 1430 79.7 0.81 2.2 23
MS100L2-4 3.00 400 50 648 1430 81S. 0,82 22 23
MS100L3-4 4.00 400 50 847 1420 83.1 0.82 2.5 27
MS112M-4 4.00 400 50 847 1430 83.1 0,82 22 23
MS112MM 5.50 400 50 11,29 1435 847 0.83 2.7 3
MS132S-4 5.50 400 50 "•29 1440 847 0,83 22 2.2
MS132M-4 7.50 400 50 14.99 1450 86 0.84 2.2 2,2
MS132LM 9.20 400 50 18,07 1460 87S 0.84 27 3
MS132L2-4 11.00 400 50 21.58 1460 87.6 0.84 2.5 27
MS160M-4 11.00 400 50 21.58 1460 87.6 0.84 2 2.2
MS160L-4 15.00 400 50 2872 1460 887 0.85 2 2,2
Szybkość 1000 obr./min 6 biegów 50 Hz
MS631-6 0.09 400 50 0.43 830 50.0 0.61 2.2 2.4
MS632-6 0.12 400 50 0.53 830 53.0 0.62 2.2 2.4
MS711-6 0.18 400 50 0.70 880 56.0 0.66 2.2 2.4
MS712-6 0.25 400 50 0.90 900 59.0 0.68 2.2 2.4
MS801-6 0.37 400 50 1.23 915 62.0 0.70 2.2 2.4
MS802-6 0.55 400 50 1.70 920 65.0 0.72 2.2 2.4
MS90S-6 0.75 400 50 2.15 930 70.0 0.72 2.2 2.2
MS90L-6 1.10 400 50 2.98 930 72.9 0.73 2.2 2.2
MS100L-6 1.50 400 50 3.84 945 75.2 0.75 2.2 2.2
MS112M-6 2.20 400 50 5.38 945 77.7 0.76 2.2 2.2
MS132S-6 3.00 400 50 7.15 960 79.7 0.76 2.0 2.0
MS132M1-6 4.00 400 50 9.33 960 81.4 0.76 2.0 2.0
MS132M2-6 5.50 400 50 12.41 960 83.1 0.77 2.0 2.0
MS160M-6 7.50 400 50 16.60 970 84.7 0.7
7		 2.0 2.0
MS160L-6 11.00 400 50 23.56 970 86.4 0.78 2.0 2.0







Opinie klientów:

Silnik asynchroniczny trójfazowy o wysokiej wydajności serii IE3 0



Wysyłka:

Po 25~30dniach dostarczymy towary, dla luźnych towarów lepiej zapakować przez paletę, aby uniknąć zniszczenia

Silnik asynchroniczny trójfazowy o wysokiej wydajności serii IE3 1









- Nie.



Silnik asynchroniczny trójfazowy o wysokiej wydajności serii IE3 2

Silnik asynchroniczny trójfazowy o wysokiej wydajności serii IE3 3

Silnik asynchroniczny trójfazowy o wysokiej wydajności serii IE3 4

Silnik asynchroniczny trójfazowy o wysokiej wydajności serii IE3 5

Silnik asynchroniczny trójfazowy o wysokiej wydajności serii IE3 6





Informacje



Analiza podgrzewania łożysk silnika

(1) Nieprawidłowa koordynacja łożyska prowadzi do szybkiego uszkodzenia systemu łożyska silnika.

(2) obecnie powoduje ablację elementów systemu łożysk i podgrzewanie części łożysk, co powoduje poważną awarię systemu łożysk.

(3) Nieprawidłowy system smarowania prowadzi do podgrzewania łożyska z powodu złego smarowania

(4) podgrzewanie łożyska spowodowane wzrostem temperatury silnika lub temperatury otoczenia pracy.
